Máy phát điện xoay chiều là gì? Cấu tạo, nguyên lý và phân loại

1. Máy phát điện xoay chiều là gì?

1.1. Lý thuyết máy phát điện xoay chiều

Máy phát điện xoay chiều là một máy phát điện chuyển đổi năng lượng cơ học thành điện năng dưới dạng của điện xoay chiều

Loại máy này thường được người Việt gọi là máy phát điện không đồng bộ. Hoặc cách gọi ngắn gọn hơn đó chính là máy phát điện. Tuy nhiên, với cách gọi nào thì đây cũng là thiết bị sản sinh ra dòng điện xoay chiều.

1.2. Cấu tạo máy phát điện xoay chiều

Cấu tạo của máy phát điện xoay chiều gồm 2 phần chính là phần cảm và phần ứng.

• Roto (phần cảm): gồm các nam châm điện có chức năng tạo ra từ thông.
• Stato (phần ứng) : được tạo thành bởi hệ thống các cuộn dây điện cố định, giống nhau về kích thước.

Cấu tạo máy phát điện xoay chiều

Bên cạnh 2 bộ phận chính trên còn các bộ phận cấu thành khác như: động cơ, hệ thống nhiên liệu, làm mát, bảng điều khiển, hệ thống xả,…

1.3. Nguyên lý máy phát điện xoay chiều

Hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi số đường sức từ của nam châm xuyên qua tiết diện của cuộn dây luân phiên tăng giảm thì dòng điện cảm ứng xuất hiện trong cuộn dây cũng luân phiên đổi chiều. Tiết diện của cuộn dây tăng giảm có thể là do cuộn dây quay tròn hoặc nam châm quay tròn. Nếu chu trình cứ tái diễn liên tục như vậy thì sẽ hình thành nên dòng điện.

1.4. Công dụng máy phát điện xoay chiều

Tất nhiên là để tạo ra dòng điện trong trường hợp khu vực mất điện, không có điện lưới hoặc tạo ra dòng điện

2. Phân loại máy phát điện xoay chiều

Trên thị trường hiện nay có nhiều cách phân loại máy phát điện, nhưng phổ biến nhất là phân loại theo dòng điện tạo ra gồm : máy phát điện xoay chiều 3 pha và máy phát điện xoay chiều 1 pha

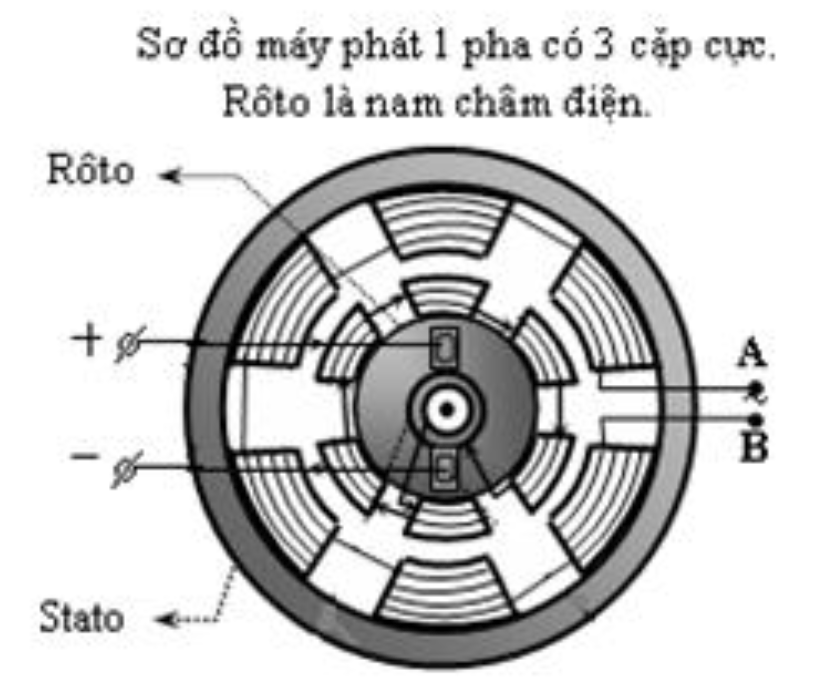

2.1. Máy phát điện 1 pha

Về cấu tạo máy phát điện 1 pha: vẫn gồm hai phần chính là phần ứng và phần cảm.

• Phần cảm (Roto) gồm hệ thống các nam châm điện. Khi quay sẽ tạo ra từ thông biến thiên..
• Phần ứng (Stato) bao gồm các cuộn dây điện có kích thước tương đương nhau và cố định tại một vòng tròn.

Tùy theo công suất của máy phát điện mà có thể có phần đứng yên và phần quay khác nhau. Đối với máy phát điện công suất lớn thì phần đứng là cuộn dây, phần quay sẽ là nam châm. Đối với máy phát điện công suất nhỏ thì ngược lại. Phần đứng yên sẽ được gọi là stato và phần chuyển động là roto.

Về nguyên lý hoạt động: vẫn là dựa trên hiện tượng cảm ứng điện từ. Có nghĩa khi roto quay một suất điện động biến thiên sẽ được tạo ra và khi suất điện động này được đưa ra ngoài sẽ tạo ra dòng điện xoay chiều.

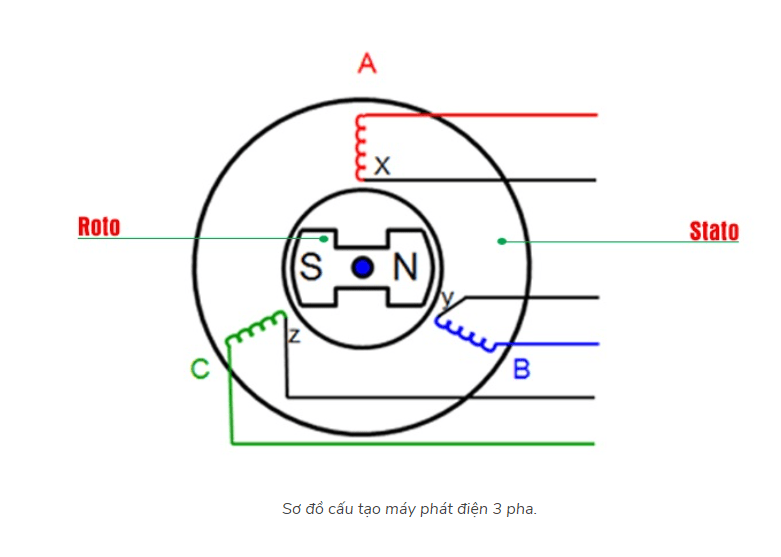

2.2. Máy phát điện xoay chiều 3 pha

Về cấu tạo: Máy phát điện 3 pha có cấu tạo tương tự như máy phát điện 1 pha

• Phần cảm (roto) là 1 nam châm điện quay quanh trục cố định để tạo ra một lượng từ trường biến thiên phù hợp
• Phần ứng (stato) gồm 3 cuộn dây lệch nhau 120 độ và giống nhau về kích thước và số vòng.

Về nguyên tắc hoạt động: dựa trên hiện tượng cảm ứng điện từ. Khi nam châm bắt đầu quay trong cuộn dây cũng là lúc điện áp được hình thành. Điện áp này sẽ được sinh ra giữa hai đầu của cuộn dây và tạo nên dòng điện xoay chiều.

3. Lưu ý khi sử dụng máy phát điện xoay chiều

Thường xuyên kiểm tra các cổng kết nối và giắc cắm kết nối nguồn điện

Cần chọn máy phát điện xoay chiều phù hợp với nhu cầu sử dụng tránh lãng phí và đặc biệt tránh việc thiếu công suất khiến máy hoạt động quá tải

Giữ điện áp, tần số và công suất hoạt động ở phạm vi cho phép.
